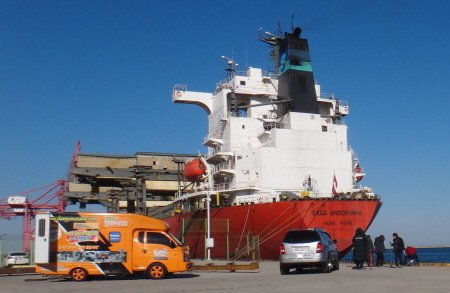

포항시 흥해읍 영일만항에 매설된 급수관로 (상수도관)
시간당 250톤 가량의 수돗물이 누수되어
바닷물로 흘러 들어가고 있었답니다.
▶ 도면상의 위치, 설치된 시설물 확인작업 ◀
관망도에 표시되지 않은 분기된 배관이 있을 수도 있고,
관망도상 원관에서 분기되어 가는 구조를 보면서
제수변 밸브위치와 지하식 소화전 (검사구간에 총 9개)을
참고하여 상관식 조사를 하고, 추적식 탐사를 거쳐서
전자 노면을 청음하는 수순으로 작업을 하였답니다.
▶ 매설관로 시설물 점검 및 변류조사 ◀
변류청음 및 추적식 가스탐사
제수변 조사 및 청음
▶ 매설관로 상관식 조사 ◀
변류구간, 상관식 탐사 작업
▶ 상관식 조사 후, 노면청음 ◀
추적식 탐사 및 전자식 청음
▶ 누수지점 확인, 정탐 작업 ◀
누수지점, 정밀 탐지 확인청음
▶ 누수지점 1개소 탐사 완료 ◀
현장위치 표시 및 도면표시
150mm 배관이 매립되어있고,
위치상 지하식소화전이 매립된
9개 라인 중, 9번째 부근입니다.
|
